Profile stalowe zamknięte – dlaczego stanowią fundament nowoczesnych konstrukcji?

Agata Borowska Avatar

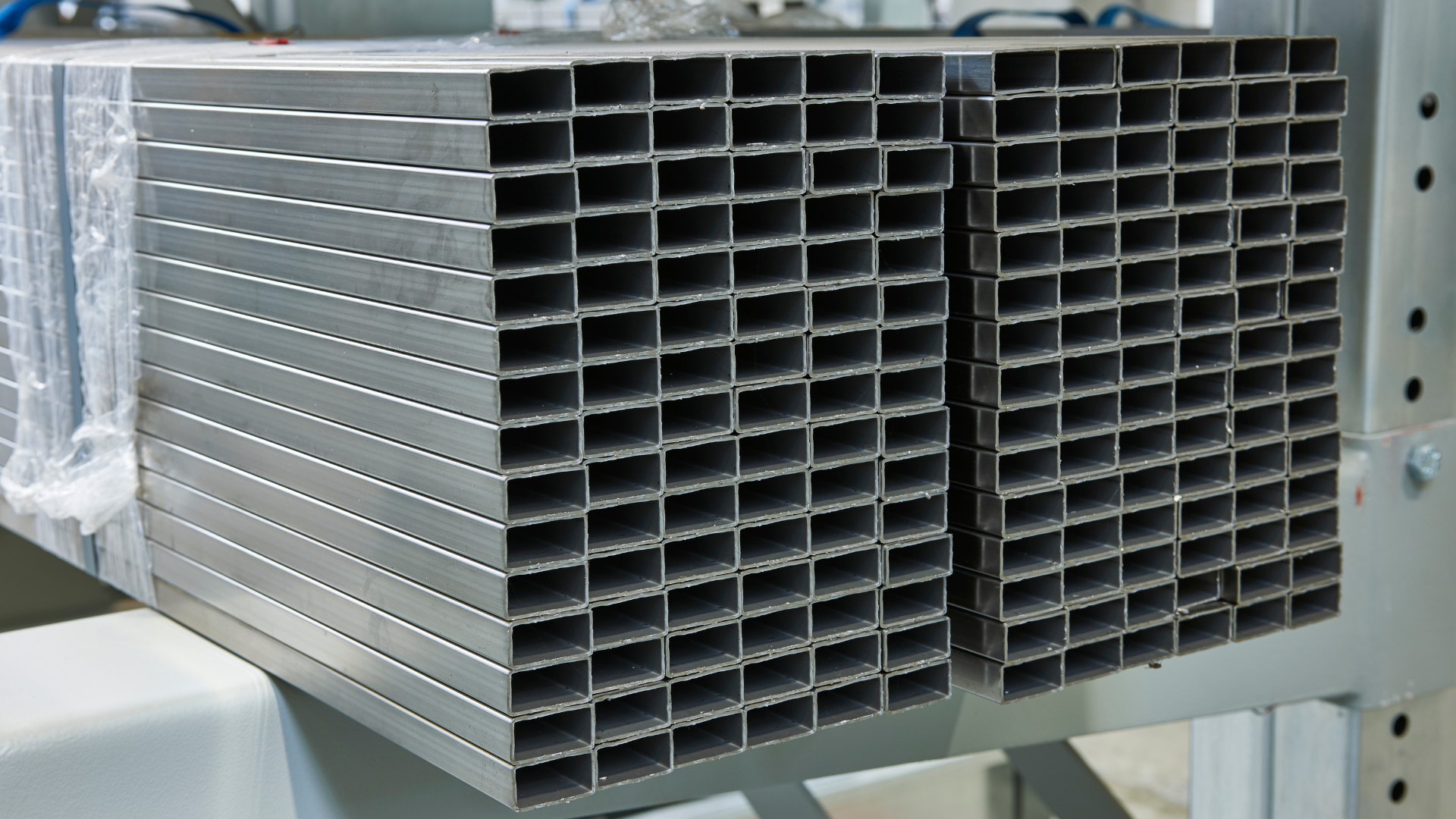

Stos stalowych profili zamkniętych o przekroju prostokątnym, ułożonych na metalowym stojaku magazynowym. Profile są równo przycięte i przygotowane do dalszej dystrybucji lub obróbki.

Profile stalowe zamknięte odgrywają ważną rolę w nowoczesnym projektowaniu konstrukcji stalowych. Znane są również pod nazwą rur profilowych. Ich geometria, parametry techniczne oraz kompatybilność z nowoczesnymi metodami obróbki sprawiają, że są preferowanym wyborem w wymagających projektach.  W tym artykule omawiamy, dlaczego właśnie profile zamknięte stanowią podstawę wielu współczesnych realizacji. Analizujemy ich właściwości techniczne, kryteria wyboru oraz korzyści dla inwestora i wykonawcy.

Czym są profile zamknięte i jak je klasyfikujemy?

Profile zamknięte to stalowe elementy konstrukcyjne o zamkniętym przekroju poprzecznym – najczęściej prostokątnym, kwadratowym lub okrągłym. Są wytwarzane z taśmy stalowej poprzez gięcie na zimno, a następnie zgrzewanie wzdłużne lub spawanie, co zapewnia ich jednorodność i stabilność geometryczną. Dzięki swojej strukturze wykazują doskonałe właściwości wytrzymałościowe, a przy tym zachowują zwartą formę, ograniczającą ryzyko odkształceń i uszkodzeń mechanicznych.

Podstawowe klasyfikacje profili zamkniętych dzielimy na:

  1. Kształt przekroju:
  • Kwadratowe – szeroko stosowane w budownictwie i konstrukcjach nośnych, gdzie istotna jest symetria i odporność na zginanie w wielu płaszczyznach. Tworzone są z nich rusztowania, balustrady, fasady czy schody.

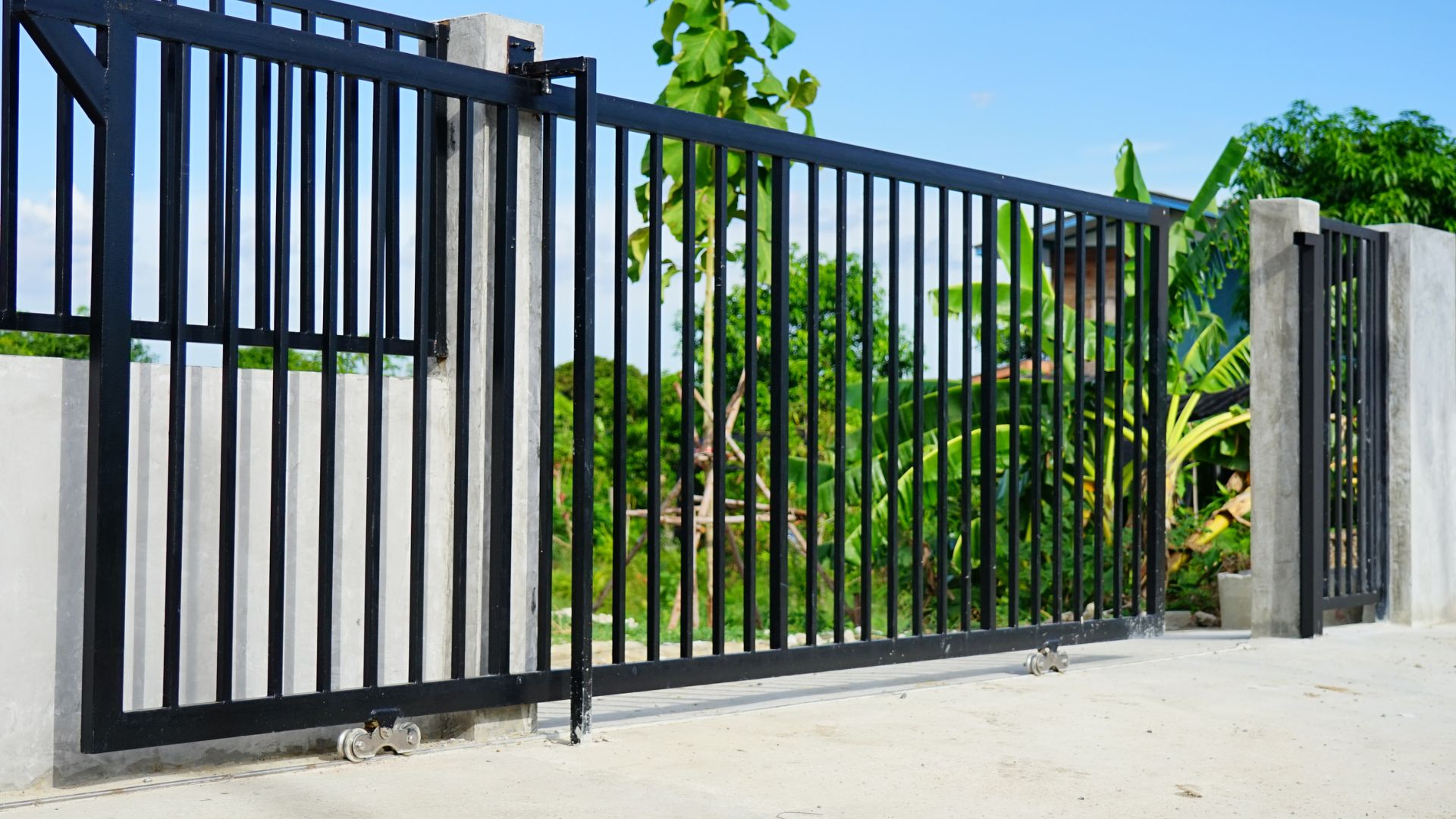

  • Prostokątne – wykorzystywane tam, gdzie liczy się optymalne rozłożenie naprężeń lub potrzeba większej sztywności w jednej osi. Można je znaleźć w konstrukcjach ogrodzeniowych, barierkach ochronnych lub w szkieletach konstrukcyjnych.
  • Okrągłe – popularne w konstrukcjach maszyn, pojazdów, balustradach i elementach infrastruktury. Profile stalowe okrągłe są powszechnie stosowane w instalacjach do przesyłu cieczy lub gazów.
  1. Ze względu na grubość ścianki i gatunek stali:
  • Profile cienkościenne i grubościenne – dobierane zależnie od warunków obciążenia oraz oczekiwanej trwałości strukturalnej.
  • Stale konstrukcyjne ogólnego przeznaczenia (np. S235, S355), jak również stale o podwyższonej wytrzymałości i odporności na korozję, np. stal cynkowana, stal nierdzewna.

Wytrzymałość i parametry nośne: dlaczego to fundament nowoczesnych konstrukcji

Dobrze zaprojektowany profil zamknięty jest w stanie przenieść duże obciążenia osiowe, poprzeczne i skręcające przy relatywnie niskiej masie. Jest to rezultat korzystnego rozkładu naprężeń w zamkniętej geometrii. Zwiększa to odporność na zginanie, skręcanie oraz ściskanie.

W porównaniu z kształtownikami otwartymi (np. ceowniki, kątowniki), profile zamknięte zapewniają:

  • większą odporność na wyboczenie i skręcanie przy porównywalnej masie,
  • lepszą charakterystykę pracy pod obciążeniem wielokierunkowym,
  • możliwość zmniejszenia grubości ścianki bez utraty nośności, co przekłada się na oszczędność materiałową.

Dla konstruktorów oznacza to możliwość projektowania bardziej zoptymalizowanych i ekonomicznych układów nośnych, przy zachowaniu wysokich standardów bezpieczeństwa i trwałości.

Wpływ kształtu przekroju na sztywność i wydajność materiałową

Kształt przekroju poprzecznego profilu zamkniętego ma bezpośredni wpływ na jego właściwości nośne i efektywność wykorzystania materiału. W praktyce inżynierskiej oznacza to, że poprzez odpowiedni dobór geometrii możliwe jest uzyskanie wyższej sztywności konstrukcji przy tej samej masie elementu.

Profil kwadratowy – charakteryzuje się równomiernym rozkładem sztywności w dwóch płaszczyznach. Jest stabilny przy zginaniu i wykazuje dobrą odporność na siły poprzeczne.

Profil prostokątny – oferuje większą sztywność w jednej osi, co czyni go idealnym tam, gdzie obciążenia występują głównie w jednym kierunku. Umożliwia również lepsze dopasowanie do ograniczeń przestrzennych.

Profil okrągły – ze względu na symetrię, wykazuje dużą odporność na skręcanie i jest często wykorzystywany w konstrukcjach narażonych na wielokierunkowe obciążenia dynamiczne.

KÖNIGSTAHL dostarcza profile zamknięte w wielu wariantach przekrojów i wymiarów, co umożliwia projektantom optymalizację zarówno pod kątem sztywności układu konstrukcyjnego, jak i logistyki prefabrykacji oraz montażu.

Profile stalowe zamknięte gięte na zimno – technologia i zalety praktyczne

Aby uzyskać odpowiedni kształt należy poddać stal obróbce. Profile stalowe gięte na zimno mają nadawany pożądany kształt bez podgrzewania materiału. Stal formuje się w temperaturze otoczenia, co pozwala zachować jej strukturę i uzyskać bardzo precyzyjne wymiary. Profile gięte na zimno, dzięki tzw. Umocnieniu plastycznemu zwiększają swoją wytrzymałość. Dzieje się tak w następstwie zagęszczenia struktury metalu podczas odkształcania.

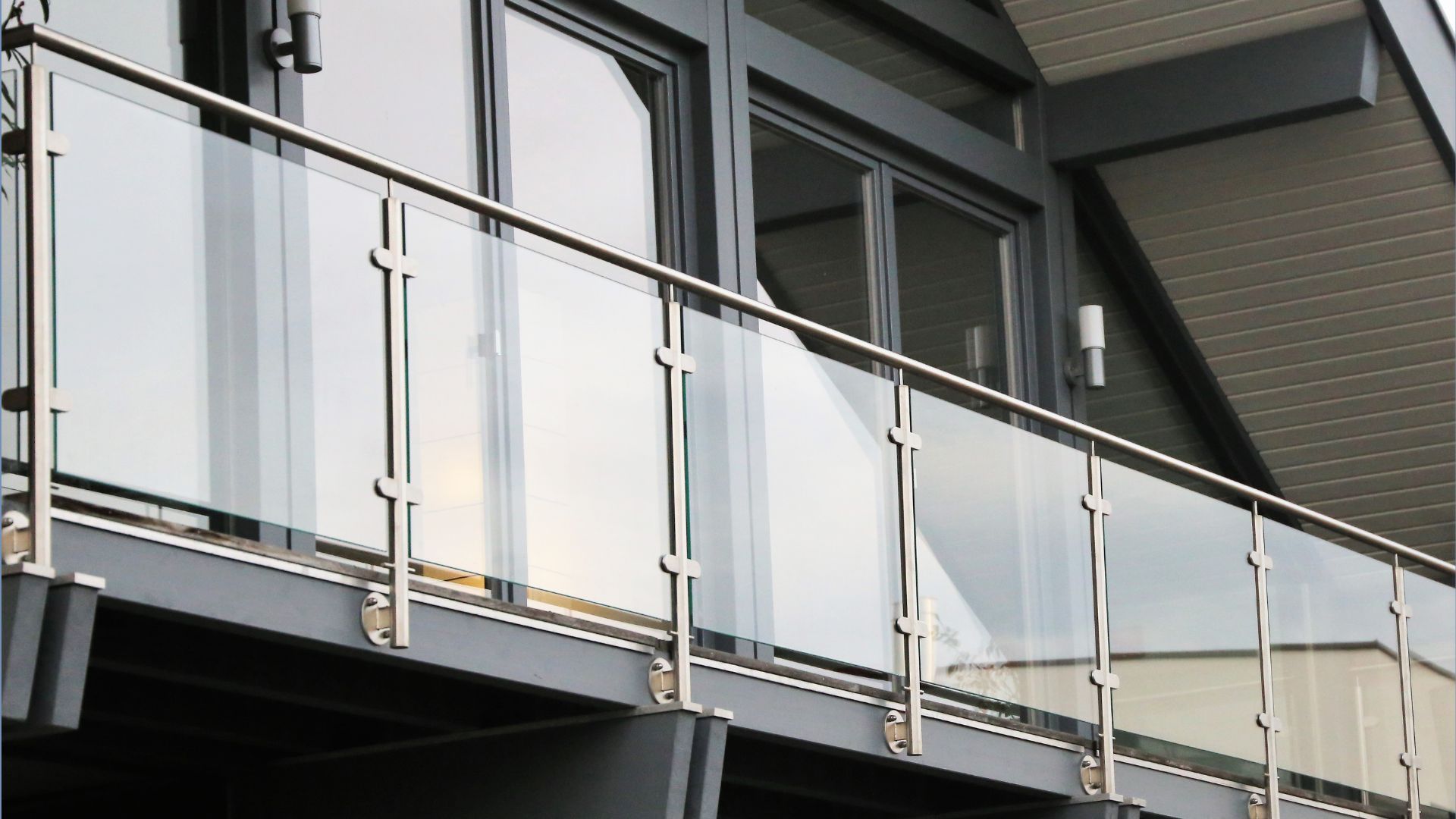

Profile stalowe gięte na zimno umożliwiają m.in. bezpośrednie malowanie lub nakładanie powłok. Powierzchnia jest gładka i jednolita, co pozwala od razu nanosić farby lub powłoki ochronne, bez potrzeby dodatkowego szlifowania czy przygotowania. Gięcie na zimno zwiększa powtarzalność wymiarową. Dzięki temu nie trzeba dostosowywać kolejnych komponentów, a montaż na placu budowy przebiega szybciej i dokładniej. Jest to szczególnie ważne przy produkcji balustrad lub elementów małej architektury.

Przeczytaj także: Jak wybrać odpowiednią stal do projektu?

Kształtowniki zamknięte – projektowanie pod długi cykl życia

Współczesne podejście do projektowania konstrukcji stalowych coraz częściej koncentruje się na całkowitym koszcie użytkowania (Total Cost of Ownership), a nie jedynie na kosztach inwestycyjnych. Oznacza to, że projektowane rozwiązania muszą być nie tylko trwałe, ale również łatwe w serwisowaniu, modernizacji i monitorowaniu przez cały cykl życia obiektu.

Profile zamknięte idealnie wpisują się w te wymagania. Ich zamknięty przekrój ogranicza miejsca potencjalnego gromadzenia wilgoci, zabrudzeń i korozji, co zmniejsza częstotliwość konserwacji i wydłuża żywotność elementów.

Profile stalowe KÖNIGSTAHL

Inwestorzy i wykonawcy, dla których znaczenie ma nie tylko jakość samego materiału, lecz także dostępność techniczna, logistyka dostaw oraz wsparcie doradcze na każdym etapie projektu mogą skorzystać z usług KÖNIGSTAHL. Oferujemy zintegrowane podejście, które łączy wysokiej klasy produkty z doświadczeniem branżowym i operacyjnym.

Zapoznaj się z pełną ofertą: profile stalowe zamknięte katalog
